云高儀的作用：以輕便特性打破使用局限，為航空、氣象等領域提供云高信息【型號推薦：TH-YG1，物聯網一體化設備，云境天合支持定制服務】在航空安全保障與氣象精準預報的雙重需求下，云高信息的實時獲取成為關鍵環節。云高儀憑借其輕便靈活的設計突破傳統設備的使用局限，成為跨領域云層監測的核心工具。其核心采用激光脈沖測距技術，通過向天空發射高精度激光束并接收云層反射信號，快速計算云底高度與多層云分布結構，測量過程不受光照強度或云層類型干擾。設備重量僅數公斤，可輕松部署于機場塔臺、氣象觀測站或移動監測車，甚至通過無人機搭載實現高空動態監測。在航空領域，實時云高數據為飛行員提供低空飛行安全預警，輔助制定航線；在氣象研究中，結合溫度、濕度等參數可分析云層演變規律，提升強對流天氣預報準確率。這種“輕量化設計+高精度探測”的組合，使云高儀成為連接航空安全與氣象科學的橋梁。

一、產品概述

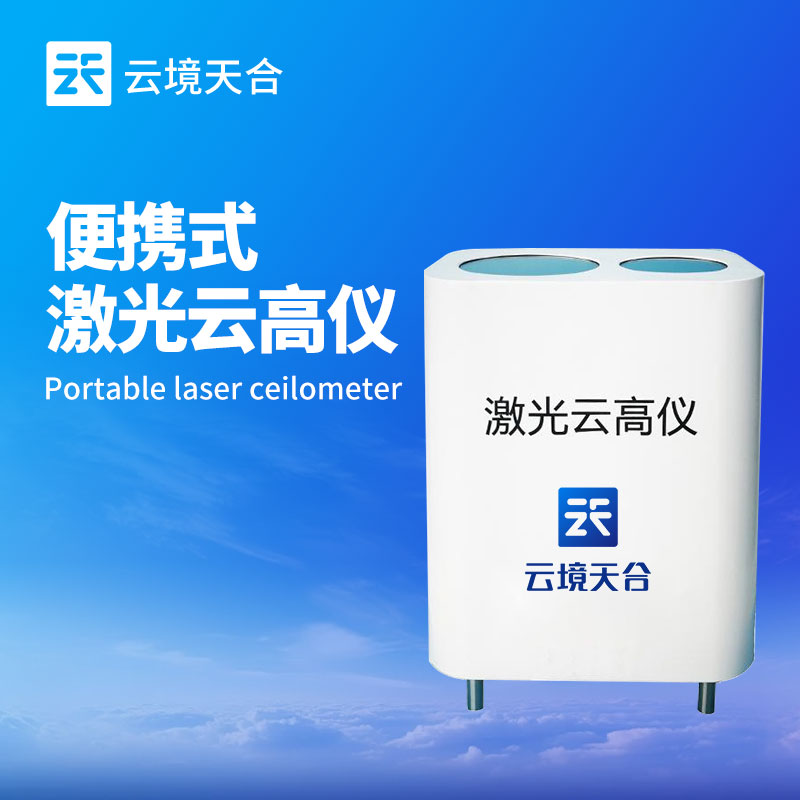

YG1型激光云高儀是一種采用米散射原理的后散射激光雷達。觀測范圍可達到12公里，可以有效的測量氣溶膠、云層高度，云層厚度、云量和垂直能見度等。它可以應用于復雜的氣溶膠研究或者是集成到大型觀測網絡中，對大氣研究中的多樣化需求而言是當前技術水平的代表性解決方案。

二、功能應用

氣溶膠垂直廓線、云底高度（5層）、云層厚度、垂直能見度、邊界層高度

三、工作原理

根據米散射原理，通過測量大氣對發射紅外光束的后向散射信號廓線，判斷光路方向上是否存在云層，計算云底高度、云層穿透厚度、氣溶膠的消光系數、天大氣邊界層高度、天空模糊時輸出垂直能見度，通過建立云底高度的時間序列可統計估算云量。

該設備采用紅外激光遙感技術，云底高度測量準確，數據產品豐富，工作穩定可靠，使用維護簡單。

四、產品特點

1.采用米散射激光技術，信號發射功率強大、穩定，測量距離遠。

2.設備具備穿透性測量，可同時測量多層云及氣溶膠數據。

3.采用高敏感度的光學部件來獲得高精度的測量結果：光學設計能夠使?jié)M足窄波段濾波器的應用，有效抑制光學影響，并且在白天和黑夜都能對云和氣溶膠進行精確測量。

4.雙鏡頭設計，可進行鏡頭之間自檢,大限度消除鏡頭污損的影響。不易受大氣中顆粒物漫反射影響，采樣精度高，達到5m。

5.全天候可靠運行，配備密閉金屬外殼，窗口自動加熱系統，不受霧天、降雨、冰凍影響。

6.友好的操作界面以及易用性，維護簡單，無消耗器件。

五、技術參數

測量參數		電氣參數
測量范圍	15～12000m	電源	AC100~250V或DC9~36V
測量精度	＜150m ±20m 150m～300m ±10% ＞300m ±20%	功耗	不加熱時：≤15W 加熱時：≤100W
固體目標測量精度	±10m	尺寸
		機殼（長x寬x高）	320mm×200mm×380mm
測量周期	15s～300s（可調）
		包裝（長x寬x高）	520mm×360mm×430mm
測量種類	◆ 氣溶膠廓線 ◆ 云底高度 ◆ 云層厚度 ◆ 垂直能見度 ◆ 云層數量 ◆ 低、中、高、總云量， ◆ 積分云量 ◆ 可測定多層云和卷云
		重量
		整機	≤12kg
		探測部分	≤6kg
		工作環境
		環境溫度	-45℃～50℃
接口和軟件
		相對濕度	5%～100%RH
標準接口	RS232
		大氣壓力	450～1060hPa
可選接口	RS485
		模型圖
數據通訊	串口、光纖、北斗、無線

可選軟件	可視化軟件
數據格式
MODBUS協議、ASCII協議格式
激光云高儀數據格式：輸出間隔、日期，時間、天空狀況、云層數、云底高、積分云量、垂直能見度、系統狀態、校驗碼
用戶數據格式：用戶自定義
