云高儀工作原理：通過米散射技術有效測量云層高度厚度、垂直能見度等數據【型號推薦：TH-YG1，物聯網一體化設備，云境天合支持定制服務】在氣象觀測與航空安全保障的精密體系中，云高儀通過運用米散射原理，成為精準捕捉云層特征的核心設備。其工作過程始于向天空發射特定波長的紅外激光脈沖，當激光穿越大氣時，云滴、氣溶膠等微粒對光束產生后向散射，部分信號被儀器接收器捕獲。通過精密計時系統記錄激光發射與反射信號的時間差，結合光速常數，即可計算出云底高度；進一步分析散射信號的衰減程度與分布特征，可反演云層厚度及垂直能見度——若激光穿透云層后能量顯著衰減，則表明存在多層云或厚云層，通過疊加分析多次反射信號，可精準估算云層疊加結構。這一技術突破了傳統目測的局限，能在晝夜及復雜天氣條件下穩定運行，為氣象預報提供云層動態演變數據，同時為機場塔臺、航空管制部門實時輸出云高、能見度等關鍵參數，成為保障低空飛行安全、優化航路規劃的“天空之眼”。

一、產品概述

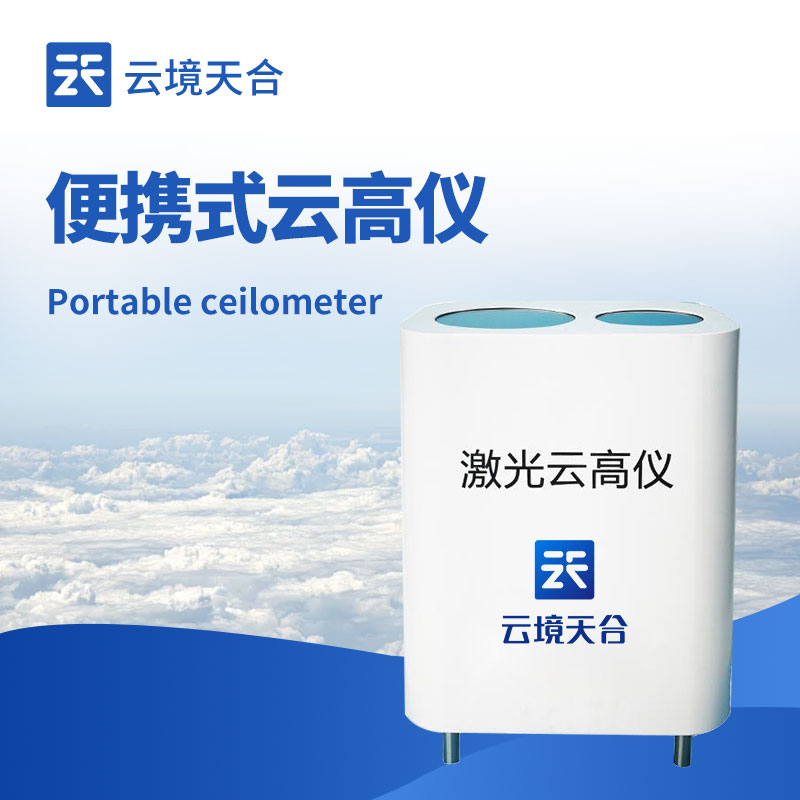

YG1型激光云高儀是一種采用米散射原理的后散射激光雷達。觀測范圍可達到12公里，可以有效的測量氣溶膠、云層高度，云層厚度、云量和垂直能見度等。它可以應用于復雜的氣溶膠研究或者是集成到大型觀測網絡中，對大氣研究中的多樣化需求而言是當前技術水平的代表性解決方案。

二、功能應用

氣溶膠垂直廓線、云底高度（5層）、云層厚度、垂直能見度、邊界層高度

三、工作原理

根據米散射原理，通過測量大氣對發射紅外光束的后向散射信號廓線，判斷光路方向上是否存在云層，計算云底高度、云層穿透厚度、氣溶膠的消光系數、天大氣邊界層高度、天空模糊時輸出垂直能見度，通過建立云底高度的時間序列可統計估算云量。

該設備采用紅外激光遙感技術，云底高度測量準確，數據產品豐富，工作穩定可靠，使用維護簡單。

四、產品特點

1.采用米散射激光技術，信號發射功率強大、穩定，測量距離遠。

2.設備具備穿透性測量，可同時測量多層云及氣溶膠數據。

3.采用高敏感度的光學部件來獲得高精度的測量結果：光學設計能夠使?jié)M足窄波段濾波器的應用，有效抑制光學影響，并且在白天和黑夜都能對云和氣溶膠進行精確測量。

4.雙鏡頭設計，可進行鏡頭之間自檢,大限度消除鏡頭污損的影響。不易受大氣中顆粒物漫反射影響，采樣精度高，達到5m。

5.全天候可靠運行，配備密閉金屬外殼，窗口自動加熱系統，不受霧天、降雨、冰凍影響。

6.友好的操作界面以及易用性，維護簡單，無消耗器件。

五、技術參數
